Как настроить регулятор тяги на твердотопливном котле

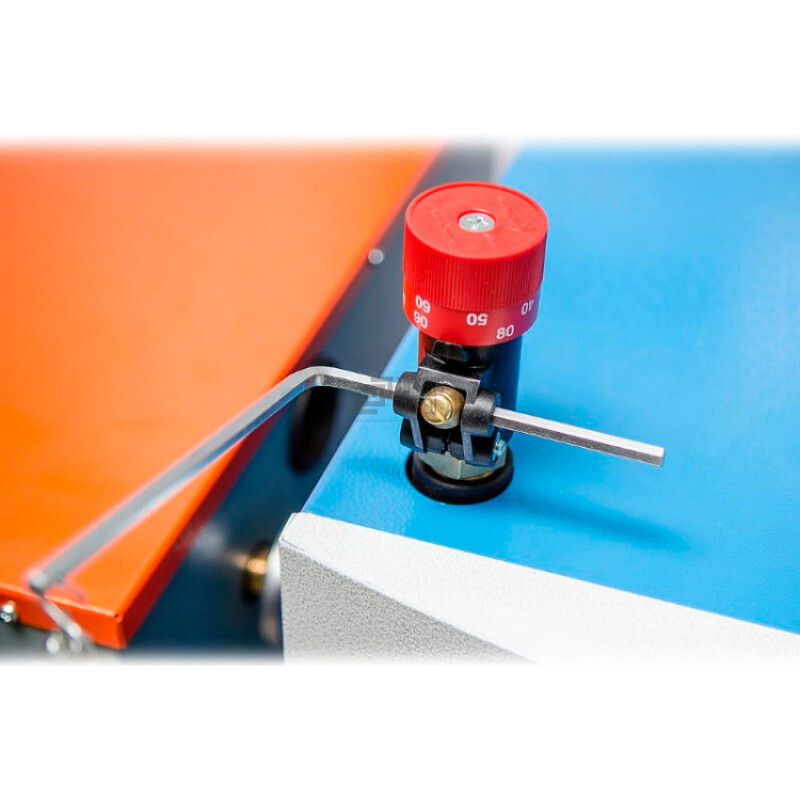

- Устанавливаем регулятор тяги в вертикальном или горизонтальном положении в специальное отверстие 3/4 в корпусе котла. Используйте специальные средства для герметизации резьбовых соединений.
- В случае необходимости выровнять регулятор тяги относительно корпуса котла ослабляем винт 3 и приводим тягорегулятор в необходимое положение. Фиксируем винт 3.

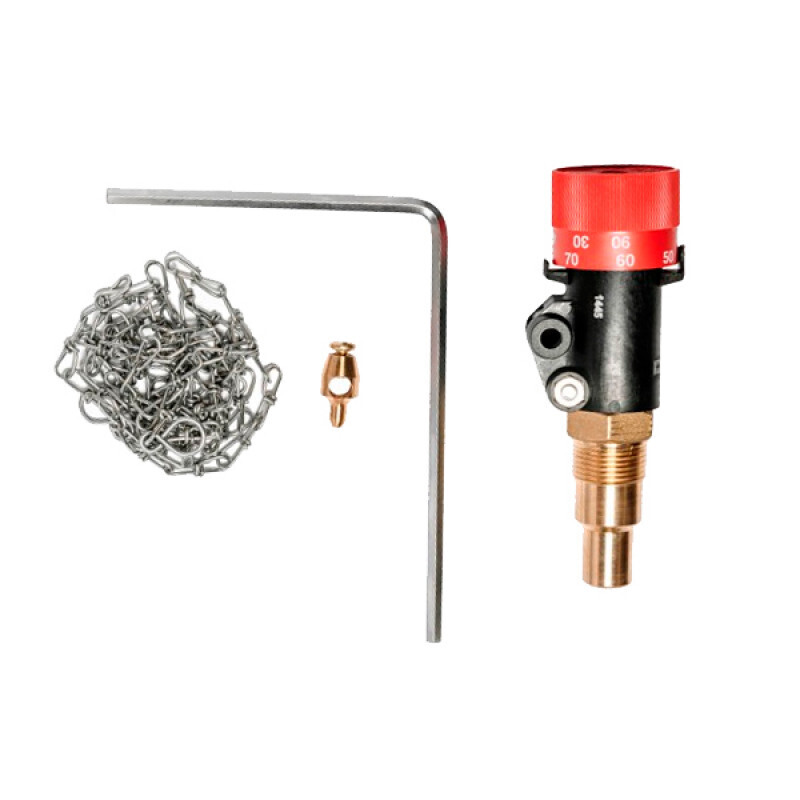

- Винтом (2) зафиксируйте рычаг (1) в корпусе регулятора тяги так, чтобы отверстие для цепочки находилось над заслонкой.
настройка регулятора тяги:
- Затапливаем твердотопливный котел.
- Доводим до температуры 60 градусов.
- Выставляем на регуляторе температуру 60 градусов и соединяем рычаг и заслонку цепочкой, так чтобы заслонка была приоткрыта на 1-2 мм.
- Используйте соответствующую шкалу регулятора тяги в зависимости от способа монтажа, горизонтальный - верхняя шкала, вертикальный - нижняя шкала.
